管道色彩及流向標簽設計標準 管道色環及流向箭頭設計標準
下文管道流向標簽設計方案，摘自我司為青海油田設計的目視化方案一書。
管道標識顏色及材質參考GB7231-2003 工業管道的基本識別色、識別符號和安全標識，流向箭頭可采用成品反光膜指示膠帶或夜光
膜絲印，根據企業實際情況制作，不作特另規定；管道名稱標簽參見管徑按國標尺寸，反光膜絲印文字。

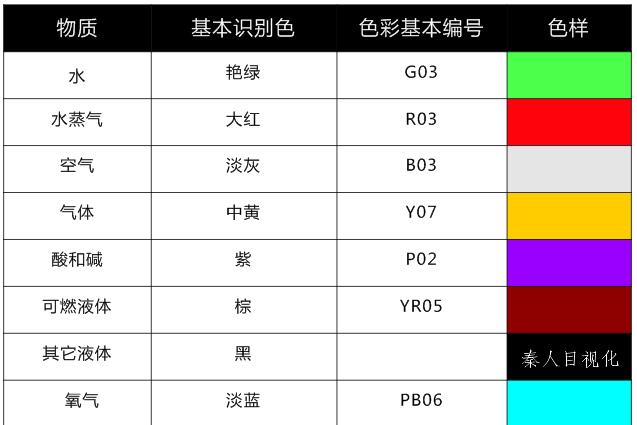

秦人目視化之管道標識標準色

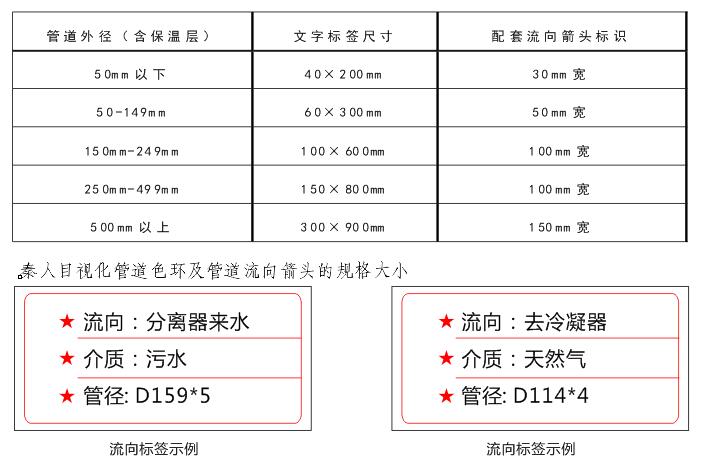

秦人目視化---管道色環及管道流向箭頭的規格大小

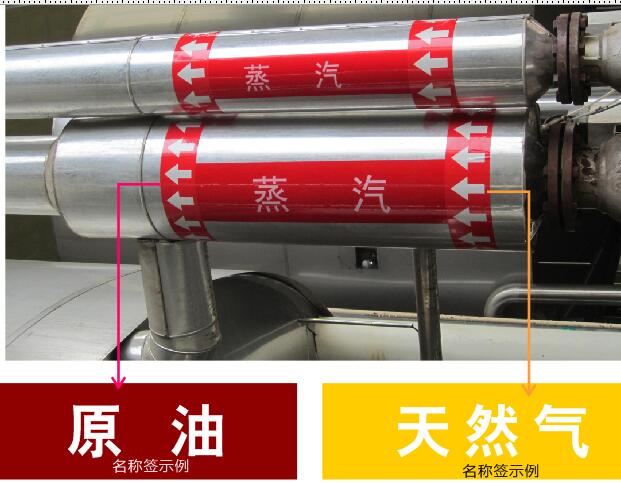

管道標簽文字示例
|
