| 工廠管線設備涂裝要求 |
| 發布時間：2016/6/22 14:28:24 |
不同類型的工廠管線設備涂裝要求(本文摘自秦人設計為青海油田設計的涂裝方案部分)
方案對參考國標對油氣田常見設備、管線及設施涂色進行了規定，未涉及的設備、管線及設施涂色應執行《油氣田地面管線和設備
涂色規范》SY0043-2006執行。實地調研發現，各場站色彩不統一，針對現有涂裝情況，請進行新增涂刷或增補數量統計。

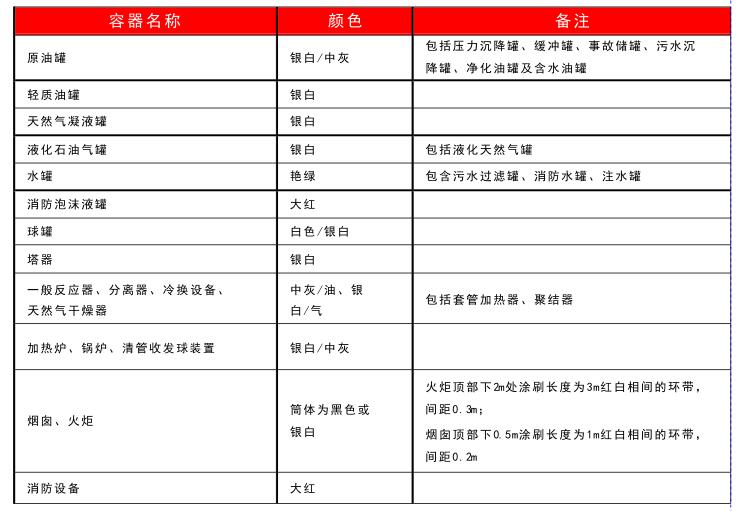

設備：保溫設備應保持保護層本色，涂刷SY0043-2006所規定的色環，不保溫設備應按下表的規定涂色。

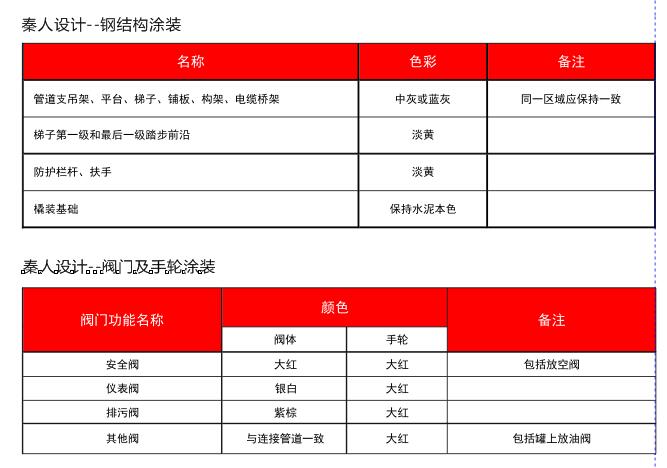

執行《油氣田地面管線和設備涂色規范》SY0043-2006，參考國標對油氣田常見設備、管線及設施涂色進行了規定，本案涉及以下項目：鋼構閥門涂裝、管線涂裝要求、管道介質及流向箭頭、圍欄\樓梯\踏步涂裝 、罐體標識、道沿涂裝、線型涂裝標準、車間地面涂裝標線、地面定位線、消防地井涂裝。
根據管道沿線施工環境，按照SO12944 -2腐蝕環境分類標準，確定石化重工業設備及管道設施的腐蝕環境為C4，確定涂料體系的設計壽命
為（耐久性）7年以上漆膜完好。
涂底漆前除油除銹完全除去銹蝕、焊渣、氧化皮、消除焊接應力、油污、灰塵及毛刺等。根據現場實際情況，采用機械除銹和人工除銹的
方法，除銹級別應達到St3級以上。
