現場目視標識

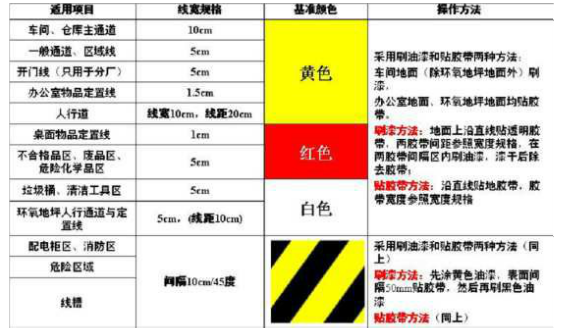

第一節：工廠顏色、線條使用標準
第二節：普通地面通道線、區域線、定位角
a） 普通地面通道使用黃色油漆劃線，線寬10CM
b） 一般物品區域使用黃色區域線，線寬5CM
c） 生產的廢品、化學品、危險品的擺放使用紅色區域線，線寬5CM
d） 清潔用品存放區域線使用白色線，線寬5CM
e） 各區域線的大小擺放由物品大小而定，物品擺放與區域線距離為：3CM—5CM
第三節：各種噴字標準
a) 噴字高度7CM，寬度22CM；若在10CM寬的定置線，自噴在線上；若小于10CM寬的定置線寬的定置線寬的定置線寬的定置線，字噴在線外；工裝、無物料名稱噴字統一為紅色、黑體字，150號。
b) 地面噴字的方向：按物料進入方向，優先南北、再考慮大小方向；
c) 有定置處必須要有標識牌。物料標識必須明確到物料名稱（必要時要有機機型、類別）
d) 不允許出現混淆不清的，如“物料擺放區”、“工裝擺放區”等等標識
第四節：專項區域定位線繪制

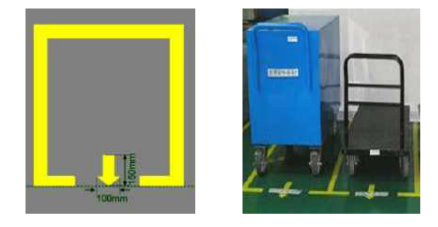

四周邊框按照一般區域線原則來畫制，小車出入端露畫箭頭表示方向，具體規格如下圖所示：
第五節：清潔用具定置標識
車間或部門根據自己內部所有清潔用具放置點進行編號。明確每個放置點物品數量及責任人。尺寸大�。�30*40cm
第六節：刷油漆方法
步驟一：先將地面衛生打掃干凈，地面無灰塵
步驟二：用膠帶將線體按固定寬度粘貼出來
步驟三：在膠帶線內先刷一層光油，刷上即可
步驟四：在膠帶線內進行刷油漆，油漆厚度不得超過2MM 步驟五：待油漆干后，在油漆表面在刷層光油，光油厚度不得超過2MM 油漆調和方法： 油漆：稀釋劑：固化劑===15:5:3
|
